Merkmale

• Der Bereichs-/Linienkoppler verbindet datentechnisch zwei KNX Linien miteinander und gewährleistet eine galvanische Trennung zwischen diesen Linien. Dadurch kann jede Buslinie einer KNX Installation elektrisch unabhängig von den anderen Linien betrieben werden.
• Unterstützung von KNX Data Secure Kommunikation (KNX Data Secure Telegramme können verarbeitet und entsprechend der Einstellungen gefiltert, weitergeleitet oder gesperrt werden).
• Schnelle Kommunikation zwischen KNX Produkten in Hauptlinie und Linie (Long Frame Unterstutzung ab ETS5).

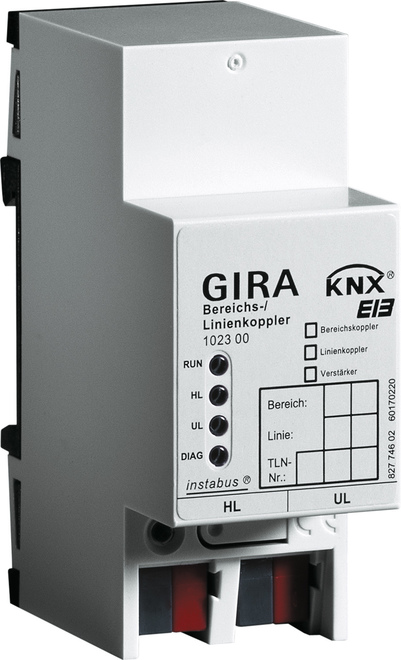

Bereichs-/Linienkoppler

• Einsatz als Bereichs- oder Linienkoppler je nach Vergabe der physikalischen Adresse und Parametrierung.
• Verringerung der Busbelastung durch Filterfunktion (Filtertabelle).
• Weiterleitung von Gruppentelegrammen parametrierbar.
• Wiederholungsrate bei Übertragungsfehlern.
• Telegrammbestätigung parametrierbar.
• Unterstützung des vollständig erweiterten Gruppenadressbereichs von 0 bis 31 mit den Funktionen „sperren“, „ungefiltert weiterleiten“ und „filtern“ in beide Kommunikationsrichtungen zwischen Haupt- und Unterlinie.
• Funktion „ungefiltert weiterleiten“ und „sperren“ auch für physikalisch adressierte Telegramme zwischen Haupt- und Unterlinie in beide Kommunikationsrichtungen auswählbar (Programmier- und Sabotageschutz).
• Funktion „Wiederholung : ja/nein“ bei Übertragungsfehlern auf der Haupt- bzw. Unterlinie für die Telegrammart „Broadcast“ separat einstellbar.
• Telegrammbestätigung auf der Haupt- bzw. Unterlinie mit den Einstellungen „immer“ und „nur bei Weiterleitung“ separat für Gruppentelegramme und physikalisch adressierte Telegramme möglich.
• Für physikalisch adressierte Telegramme ist die Einstellung „immer abweisen NACK (Not-Acknowledge)“ auswählenbar (Programmierschutz mit Rückmeldung).

Linienverstärker

• Als Linienverstärker ist die Erweiterung von Linien auf max. vier Liniensegmente (max. drei parallelgeschaltete Linienverstärker pro Linie) mit jeweils bis zu 64 Teilnehmern möglich.
• Wiederholungsrate bei Übertragungsfehlern.
